Cara Membuat Lampu Indikator Audio Dengan IC LM3915 - Pada saat membuat lampu indikator level di audio menggunakan ic lm3915 dihubungkan ke handphone maka akan nyala lampu disaat hp sudah diputar musik menandakan indikator lampu nyala dan mengikuti alur suara musik yang dikeluarkan dari musik dihp.
Bagaimana untuk memasang lampu indikator level audio dengan ic lm3915 agar ketika memutar musik dan dipasang jackphone kedalam handphone lalu diputar musik akan mengikuti alur musik dari nada rendah sampai keatas begitu seterusnya.
Menggunakan sebuah rangkaian dengan memakai IC LM3915 bisa menjadikan sebuah rangkaian dari penanda di indikator terlihat keren dan menakjubkan, apalagi jika mengikuti langkah-langkah yang akan dijelaskan pada bagian bawah ini merupakan pembahasan untuk membuat lampu indikator audio dengan memakai sebuah IC LM3915 dari daya listrik DC.
Cara Membuat Lampu Indikator Audio Menggunakan IC LM3915 :
1. Pertama-tama anda bisa menyiapkan beberapa buah lampu seperti Lampu LED Merah dan Lampu LED Kuning dengan bahan untuk pemakaiannya ialah sebagai berikut ini :
Bahan Membuat Lampu Indikator Level Audio :
- 5 Lampu LED Kuning : 5mm
- 2 Lampu LED Merah : 5mm
- 1 Kawat Padat
- 1 Solder
- 1 Gulungan Timah
- 1 Jackphone
- IC LM3915
 |
| Rangkaian Elektronika Lampu Indikator Audio IC LM3915 |
2. Jika sudah menyiapkan bahan-bahan yang disebutkan diatas maka selanjutnya melakukan penyolderan pada kawat padat, Hati-Hati disaat menyolder kawat padatnya.
Lelehkan beberapa timah dan solder kawat padat memakai timah dengan posisi jarak antara LED dengan LED lain bisa disesuaikan sesuka hati, Buat sampe 5 penyolderan timah agar bisa nanti dipasang lampu LED pada kawat padat.
Contohnya bisa dilihat seperti gambar berikut ini.
 |
| Proses penyolderan posisi Lampu LED di Kawat Padat |
3. Untuk hasil nanti bisa seperti gambar ini coba diperhatikan baik-baik ya agar tidak terjadi kesalahan disaat melakukan penyolderan pada bagian kawat padat berikut ini.
 |
| Posisi Lampu LED yang akan disolder dibagian kawat padat |
4. Selanjutnya anda tinggal melakukan perubahan pada bagian kaki-kaki Lampu LED dengan membengkokkan bagian kaki Lampu LED yang akan dipasang dan disolder kedalam bagian Kawat padat seperti berikut ini.
 |
| Pemotongan dan pembengkokan kaki Lampu LED |

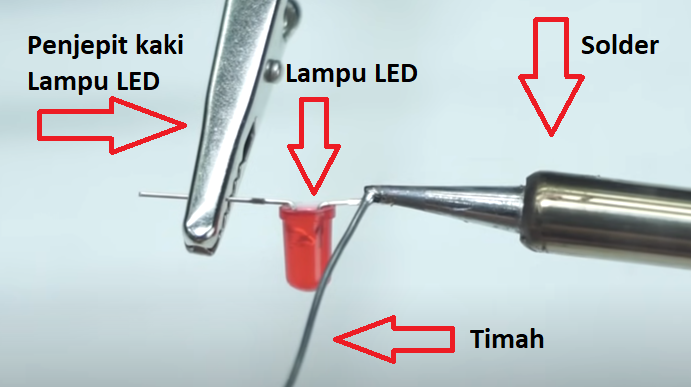

5. Ketika sudah mengikuti arahan langkah-langkah dibagian point ke - 4 maka selanjutnya anda tinggal menyolder terlebih dahulu kaki Lampu LED dan memakai alat penjepit kaki Lampu LED agar bisa nanti anda leluasa menyolder kaki Lampu LED tersebut dan aman.
6. Pada saat sudah anda lakukan seperti langkah dinomor 5 maka bisa mengikuti arahan dengan langkah-langka melakukan penyolderan kaki Lampu LED dan menghubungkannya dibagian Kawat Padat agar dapat nanti kokoh.
 |
| Proses menyolder dan menghubungkan lampu LED dengan kawat padat |
7. Jangan salah pasang pada sisi jalur positif dan negatif yang ada pada lampu LED, sesuaikan seperti gambar dibawah ini.
 |
| Posisi jalur positif dan negatif dilampu led pada kawat padat |
8. Nanti akan seperti gambar dibawah ini untuk bagian posisi lampu led yang sudah disolder lalu dipasang dibagian Kawat Padat.
 |
| Ketika sudah disolder lampu led dibagian kawat padat |
9. Sediakan IC LM3915 agar bisa nanti dipasang nanti dan dihubungkan lampu LED dengan IC LM3915
 |
| IC LM3915 |
10. Penomoran bagian kaki IC LM3915 yang harus kalian ketahui terlebih dahulu lalu nanti disolder agar tidak salah pemasangan lampu LED dengan IC LM3915 dikakinya tersebut.
 |
| Nomor di Kaki IC LM3915 |
Silahkan disolder dibagian kaki-kaki IC LM3915 semuanya dan nanti akan selanjutnya dipasang lalu dihubungkan dengan Lampu LED.
11. Perhatikan pemasangan Lampu LED dengan IC LM3915 agar nanti tidak salah penyolderan dan berhasil disolder lalu terhubung dengan baik dibagian posisinya.
 |
| Posisi menyambungkan kaki lampu led dengan kaki IC LM3915 |
12. Lalukan jumper dengan menghubungkan kaki 1 di bagian Kaki IC LM3915 disolder lalu dihubungkan kebagian kaki Lampu LED, bisa dilihat seperti dibawah ini pada gambar berikut.
 |
| Jumper Kaki IC dinomor 1 dengan Kaki Lampu LED lalu disolder |
13. Pada seperti gambar dibawah ini lakukan proses penyambungan kaki dibagian nomor 3 pada kaki IC LM3915 silahkan diperhatikan baik-baik ya.
14. Sediakan 1K2 Resistor yang nanti sebagai komponen penghambat listrik yang dialirkan kebagian IC nya tersebut.
 |
| Komponen Resistor 1K2 |

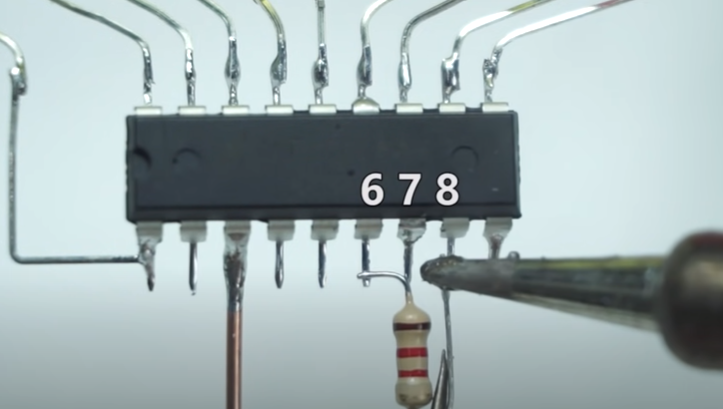

15. Lalu solderkan dan hubungkan kaki resistor 1K2 dibagian kaki 678 di IC LM3915 tampak seperti gambar dibawah ini.
 |
| Proses menyolder agar terhubung kaki IC dan Resitor dibagian Kaki 678 |
16. Sediakan resistor variabel agar nanti bisa menaikkan dan menurukan cahaya lampu semakin terang atau semakin redup dengan 10K Resistor Variabel.
17. Tampak seperti gambar diatas ini proses penyambungan resitor 1K2 dengan resistor variabel 10K lalu disolder supaya nanti terhubung.
 |
| Hubungkan kaki nomor 4 dan 2 lalu dijumper dibagian IC LM3915 |
18. Solderkan lalu hubungkan bagian GND di resistor variabel dan jumper ke kaki 4 dan 2 di IC LM3915 bisa dilihat lagi tampak seperti gambar dibawah ini ya.
 |
| Proses jumper GND resistor variabel dengan kaki 4 dan 2 di IC LM3915 |
19. Pasang kawat padat untuk bisa mengetahui GND (ground) dikaki 2 pada IC lalu solderkan bisa dilihat pada gambar dibawah ini.
 |
| Pemasangan kawat padat dan solder dibagian Kaki 2 di IC LM3915 |

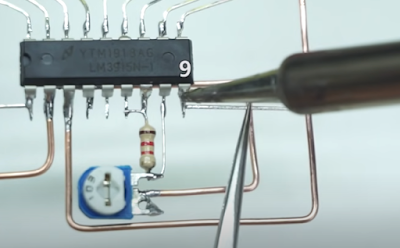

20. Solderkan lalu hubungkan bagian Kaki 9 di IC LM3915 dengan kawat padat bisa dilihat dibawah ini pada gambar.
Sampai disini anda sudah berhasil membuat lampu indikator audio menggunakan IC LM3915 agar bisa nanti ketika memutar lagu dari handphone lalu nantinya lampu menyala sesuai dengan suara musik yang dihasilkan dari HP jadi indikatornya sudah berhasil dibuat.
Nah selanjutnya pasang baterai lalu dihubungkan dengan kutub positif dan negatif di lampu indikator yang sudah dibuat seperti tampak dibawah ini ya.
Jadi nanti tinggal dipasang jackphone dan putar lagunya agar bisa mengikuti alur musiknya dilampu indikator pada rangkaian yang sudah siap digunakan.
Tampak seperti gambar diatas ini sudah siap dipakai dan berhasil memasang rangkaian lampu indikator audio dengan IC LM3915 dan siap dipakai.
Demikianlah untuk artikel kali ini beserta tutorial dan langkah-langkah yang sudah dirangkum seperti diatas ini mengenai pembahasan Cara Membuat Lampu Indikator Audio Dengan IC LM3915, semoga bisa bermanfaat dan menambah wawasan. Terimakasih sudah membaca ya.
