Rangkaian Seri Paralel Gabungan

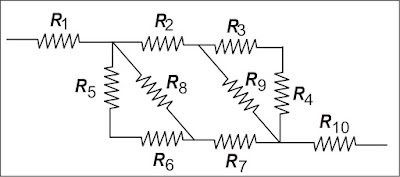

Rangkaian Seri Paralel Gabungan - pada rangkaian seri paralel gabungan sebagain besar dari kelistrikan gabungan dari rangakaian seri dan rangkaian paralel, jadi disini akan saya bagikan berikut dengan rangkuman soal dari penyelesaian hambatan dimana akan disusun dari seri maupun paralel digabung menjadi satu.

Rangkaian Seri Paralel Gabungan

Berikut ini akan diberikan contoh soal beserta penyelesaian dari soal yang ada dibawah ini beserta rumus-rumus agar mendapatkan jawabannya sebagai berikut ini,yuk disimak dibawah ini ya.

Contoh Soal 1:

Jika Tegangan pada ujung-ujung rangkaian adalah 9 volt, serta R1=R2=R3=R4=3 0hm, R5=1 ohm, dan R6=4,6 ohm.

Hitunglah:
a. Hambatan total dari rangkaian tersebut?
b. Kuat arus listrik yang mengalir melalui R2 dan R3
c. Tegangan pada R4 dan R5

Solusinya : Untuk menentukan hambatan total dari rangkaian, kita harus menentukan terlebih dahulu yang mana bagian rangkaian seri dan yang mana paralel. Pada rangkaian diatas R2 dan R3 disusun secara seri, serta R4 dan R5 juga disusun seri.

Maka: Langkah 1:

Gabungkan R2 dan R3 secara seri, serta R4 dan R5 juga secara seri,RS1 =R2+R3=3 Ω+3 Ω=6 Ω RS2 =R4+R5=3 Ω+1 Ω=4 Ω


Setelah digabung maka rangkaiannya menjadi:

Langkah 2:
Dari gambar diatas terlihat bahwa RS1 dan RS2 tersususn secara paralel, maka: 1RP=1RS1+1RS2=16+14=212+312=512 RP=125=1,4 Ω
Setelah digabung maka rangkaiannya menjadi:

Gambar ke 3:

Dari gambar rangkaian terlihat 3 hambatan yang tersusun secara seri maka: RS=R1+RP+R6=3 Ω+1,4 Ω+4,6 Ω =9 Ω

Langkah 3:

Dari gambar rangkaian terlihat 3 hambatan yang tersusun secara seri, maka: RS=R1+RP+R6=3 Ω+1,4 Ω+4,6 Ω =9 Ω Jadi Hambatan total rangkaiannya adalah 9 Ωb.

Kuat arus listrik pada R2 dan R3 Langkah 1: hitung kuat arus listrik pada rangkaian I=VRS=9 volt9 Ώ=1 A

Langkah 2:

hitung tegangan pada RP=1,4 Ώ V=IRP=1 A×1,4 A =1,4 volt maka tegangan pada RS1 juga sebesar 1,4 volt

Langkah 3:

hitung kuat arus listrik pada RS1 IS1=VS1RS1=1,4 volt6 Ώ=0,23 A Karena I2=I3=IS1 , maka: I2=I3=0,23 Ab.

Kuat arus listrik pada R2 dan R3

Langkah 1:

hitung kuat arus listrik pada rangkaian I=VRS=9 volt9 Ώ=1 A

Langkah 2:

hitung tegangan pada RP=1,4 Ώ V=IRP=1 A×1,4 A =1,4 volt

maka tegangan pada RS1 juga sebesar 1,4 volt

Langkah 3:

hitung kuat arus listrik pada RS1 IS1=VS1RS1=1,4 volt6 Ώ=0,23 A

Karena I2=I3=IS1 , maka: I2=I3=0,23 AC.

Tegangan pada R4 dan R5

Langkah 1: Hitung kuat arus listrik pada RS2 IS2=VS2RS2

karena VS2=VS1=1,4 volt, maka: IS2=1,4 volt4 Ώ=0,35 A

Langkah 2: Hitung tegangan pada masing–masing Hambatan R4 dan R5

V4=IS2R4 =0,35 A×3 Ώ=1,05 volt

V5=IS2R5 =0,35 A×1 Ώ=0,35 volt

Nah itulah untuk penyelesaian soal pada rangkaian gabungan seri dan paralel beserta soal dan jawaban yang dapat anda pergunakan untuk jika ada soal-soal menyerupai dipertanyaan dari soal diatas tersebu, semoga bisa bermanfaat dan menambah wawasa. sekian dan terimakasih.
